超越人類極限—藉由AI 驅動的優化技術更快速地實現設計目標

英文原文:Beyond Human Reach: Meeting Design Targets Faster With AI-Driven Optimization

2023年 2月23日於《Semiconductor Engineering》刊登

半導體元件實作流程,說穿了就是為了能實現功率、效能、面積 (PPA) 或這些屬性組合的最佳化。在電子設計自動化 (EDA) 工具中,實作流程的歷史演進全部圍繞著如何提升自動化程度、縮短迭代循環和減少迭代次數,以更少的資源更快速的收斂到 PPA 目標。

過去,設計師以手繪矩形來勾勒出設計理念,再透過自動佈局佈線來繪製電路圖。Verilog 等硬體設計語言 (HDL) 的引進,讓邏輯合成工具得以將設計和佈局階段中大部分的工作自動化。

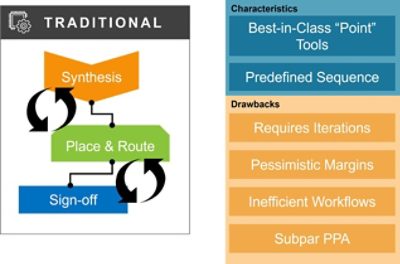

這個流程雖然在速度和效率方面有大幅提升,但步驟不連貫,因而依然存在問題。邏輯合成工具或許可以針對特定的 PPA 目標實現完善的最佳化,但佈局佈線工具可能無法產生相匹配的結果。在許多情況下,獨立的佈線後(post-route)時序簽核工具所產生的結果,也可能與邏輯合成工具所預測的不同。

面對這些問題,設計工程師必須回頭調整合成參數再重試。如此一來,不僅造成工程師需要進行多次手動迭代,還會使用到餘量(pessimistic margins)來因應佈局和時序簽核中的意外狀況,進而導致流程變得非常沒有效率,而最終設計的 PPA 屬性也差強人意。

後續推出的設計工具針對前述情況進行局部改善。如果合成工具被設計為具有佈局感知(layout-aware)能力,或者至少能連結到佈局引擎,以在移交完整佈局前進行最終檢查;亦或是佈局工具在移交進行簽核(sign-off)分析前能連結到簽核時序分析工具,那麼前文提到的分歧便能減少許多。

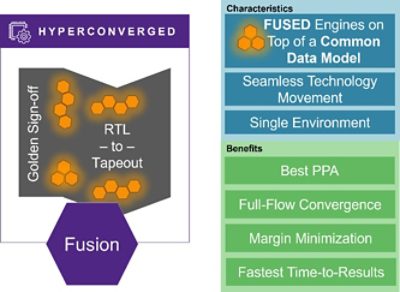

目前,市面上採用這種流程的解決方案並不足以處理深次微米(deep submicron)技術製程節點的大型複雜設計。這些解決方案的實作流程依然需要迭代,需進行多次產生耗損的交付,且需要消耗大量寶貴的人力資源。要解決這個問題,我們需要兩項關鍵的創新:在超融合流程中將合成、佈局佈線及簽核這三種工具全部整合到單一整合環境(single shell)中,以及以 AI 驅動的設計實作。

將邏輯合成、佈局佈線和時序簽核整合到單一步驟中,可避免在實作流程發生任何意外狀況。如果某種設計的最佳化會導致佈局方面的問題,或者特定的網路佈線會破壞時序,整合環境將會「得知」該問題並主動避免。此作法可以節省時間和資源,而且能藉由排除對餘量(margin)的需求來改善 PPA 結果。

AI 技術可以自動探索可用選項、使用專案的歷史記錄,並用最少的人力自動收斂到 PPA 目標,進而改善整個實作流程。

新思科技利用其DSO.ai (以AI進行設計空間優化)技術和Fusion Compiler RTL-to-GDSII 實作系統,提供以 AI 驅動的設計實作解決方案。獨特的單一整合實作流程,確保AI驅動的優化可透過 RTL-to-GDSII 融合式流程產生一致且可靠的反饋,在無需管理存在於多種工具之間的交付和差異的情況下,可高效地探索大量、無數種設計的可行性。

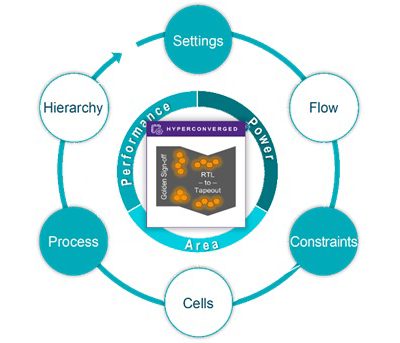

以 AI 驅動的探索進行改善的關鍵在於優化設計的本質,而設計優化仰賴嘗試錯誤的探索。對於任何設計而言,沒有所謂最適合的一種或一組探索方法;因此EDA 供應商只能選擇在整體上能為所有設計提供最佳結果的探索。每一種工具通常都藏有幾十種選項,供經驗豐富的應用工程師在特定設計中使用,但受限於時間、資源和專業知識,要工程師人工手動來探索所有選項是不可行的。

邏輯合成工具更是如此。在佈局階段中,由於邏輯閘與其之間的連線都已固定,因此自由度相對有限。在合成過程中,由AI 驅動的優化可以做出架構層級的決策,為 PPA 結果帶來兩位數的提升。

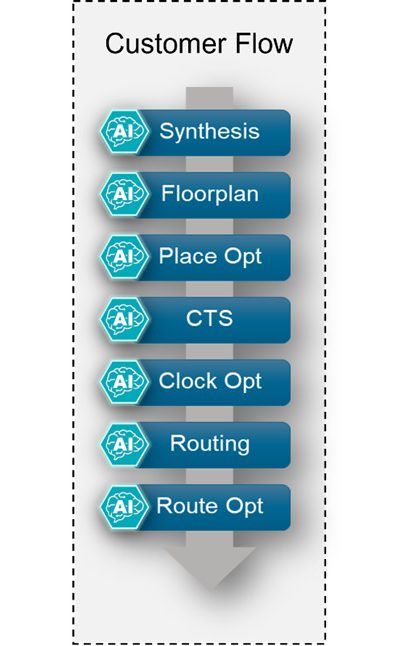

在合成過程中使用以AI 驅動的優化也讓效率顯著地提升。由於整個 RTL-to-GDSII 流程都支援 AI,因此任一個設計步驟所學到的經驗,都能讓所有後續的設計步驟有效地充分利用,進而縮小需要優化的設計空間,以更少的運算資源加快取得結果的時間。根據最新的案例研究,在 AI 驅動的路線優化步驟中,如果可以使用邏輯合成階段的學習資料庫,則只需1/10的運算量,就能實現相同的 PPA 和達成結果的時間目標。

這些學習經驗在過程中也會被保存下來,在後續執行的衍生設計或高度相關的設計中使用,進而提高由AI 驅動優化的效能和效率。此個方法有機會實現人類自身永遠無法達成的 PPA 最佳化,而設計人員再也不用去記錄哪些設定的效果最佳。

儘管這些學習資料庫無法在不同公司之間易地共享,但 AI 的設定和人類使用 AI 的經驗是可以分享的。透過各式各樣 AI 優化的學習積累,DSO.ai 提供一系列的 SpaceWare 應用程式 (Apps) 來執行諸如流程、元件庫(library)、功率、佈局規劃和電壓等常見的最佳化工作,並具有即時可用的良好成效。從新思科技客戶在全球 SNUG 活動上的發表記錄上可看到,在各種設計和製程節點,這些應用程式能讓設計面積減少 15%,功耗降低 20%,同時提高25%執行頻率。

超融合流程中獨特的集成工具組合以及AI 在邏輯合成和佈局中的應用,形成了當今最先進晶片設計所需的解決方案。這是一個日新月異的領域,每天都有客戶使用成果捷報。歡迎前往Synopsys DSO.ai解決方案專頁,瞭解最新資訊。
