古法赤鹰镶嵌技术

Synopsys Editorial Staff

Feb 20, 2020 / 1 min read

Table of Contents

赤鹰出世
痛定思痛
双剑合璧
RedHawk Fusion都能干啥？

赤鹰出世

传说，EDA上古四大神器中，赤鹰以精准、稳定、易用而闻名于中华大地。

若干年前，当赤鹰 RedHawk刚进入中国时，我就已经开始用RedHawk做16nm的PA分析了。由于性能在同类工具中遥遥领先，RedHawk很快成为大公司首选的PA工具。赤鹰虽已独孤求败，却始终感觉无法发挥其真正的功力。于是，赤鹰开始了寻找理想搭档的漫漫之旅。

痛定思痛

A公司也是其中之一，新上了16nm后，PG exploration的准备必不可少；我跟着整个项目组，对一个项目里几十个模块一遍一遍的刷PA流程，分析工作看起来很辛苦，其实也就一个流程就可以处理了。

但是，修的工作就很烦了。静态压降、EM修起来还好，修动态压降的hotspot简直要抓狂的节奏，就像打地鼠，这个搞定另一边又出来；小模块一次迭代就是好几天，大模块就得一周了。

这个时候各个模块owner不干了，没问题的还好，有问题的第一时间会过来问你，是不是跑的有问题呢？为啥攻城狮A没有，我的却有这么多？10%的要求能不能放？修不掉怎么办？

我当时就想，为啥不能在PR工具里大家自己分析得了，输出那么多文件，搞那么复杂，做的结果还被挑刺儿。

双剑合璧

痛点讲完了，接下来给大家介绍下ICCII和RedHawk双剑合璧，完美解决IR问题的方法。这个feature也是Fusion大家庭的一员，名字就叫RedHawk Fusion。

RedHawk Fusion都能干啥？

1. 基本项：RedHawk能做的，打开RedHawk Fusion后，ICCII里全都可以做了；
2. 附加项：不能满足要求的，ICCII都能自动修复掉，动态压降再也不用看时序手动移动cell了，不要太开心。

工欲善其事，必先利其器，首先要把工具load进来，最好用19版的ICCII, 当然还需要redhawk_analysis_fusion；

分析的方式很简单，设置PA需要的文件，然后就analyze_rail就OK了。
输入文件都在 rail.* 这个app option里面，可以用report_app_options rail* 报出来看到。

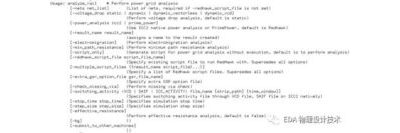

Run的命令analyze_rail, man一下看到要啥有啥：

简单说明下：
1. 静态+EM：Analyze_rail-voltage_drop static -electromigration
2. vectorless动态：Analyze_rail-voltage_drop dynamic_vectorless
3. VCD动态：Analyze_rail-voltage_drop dynamic_vcd
4. 最短路径电阻：Analyze_rail -min_path_resistance
5. 有效电阻：Analyze_rail-effective_resistance
6. 查missing via：Analyze_rail-check_missing_via (这个跟ICCII里的check_pg_missing_vias功能是一样的)

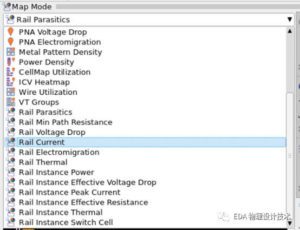

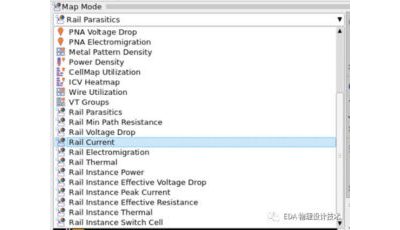

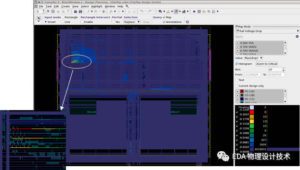

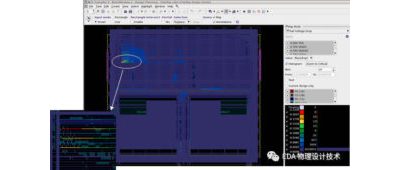

跑出来可以直接在view的map里找到各种图，像下面这样：
