用于可穿戴健身和保健应用的 DesignWare IP
概述
可穿戴设备有望显著改善我们与环境互动以及管理我们的个人健康与福祉的方式。准确、高效和创新的传感技术至为关键，能够确保这些设备提供关键信息和执行关键操作。例如，睡眠模式、行进距离、心率、血糖、氧含量、血压以及可能尚未考虑过的众多问题。
驱动这些可穿戴应用的 SoC 需要具备小尺寸和性能效率的强大 IP 解决方案。

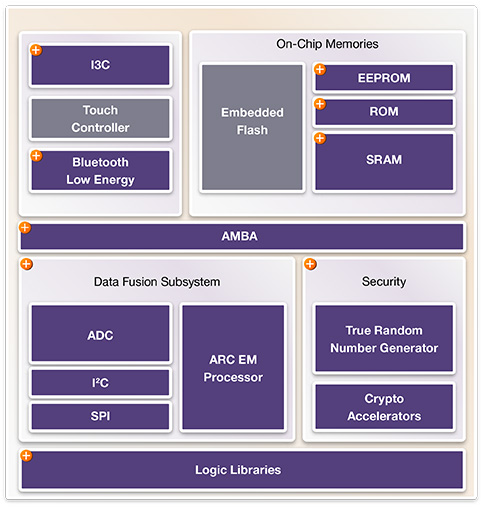

悬停或点击鼠标以了解有关 DesignWare IP 解决方案的更多信息：
安全
- 加密芯核，公钥加速器，随机数产生器
- 安全协议加速器和协同处理器
- 嵌入式安全 IP 模块建立安全的硬件信任根环境
- 安全启动和加密中间件
- 了解更多 >>
I3C
- 符合最新 MIPI I3C 规范
- 向后兼容 I2C 从设备
- 支持不超过 26.7 Mbps 的所有数据速率
- 2 线接口内的带内中断
- 了解更多 >>
EEPROM
- 依靠单核电压电源运行 EEPROM
- >10,000 次擦写次数
- 集成错误检查和纠正（ECC）功能
- 用于存储用户配置、校准和安全数据
- 了解更多 >>
SRAM
- 具有省电模式的高密度低漏电存储器
- 超低电压运行
- 深度睡眠模式可将漏电减少 70％
- 长通道器件可减少有源漏电
- 了解更多 >>
ROM
- 超低功耗防签名 ROM
- 漏电减少幅度高达 20%
- 了解更多 >>
低功耗蓝牙
- 链路层和 PHY
- 运行电压低于一伏特
- 集成安全功能
- 支持最新的蓝牙低功耗标准
- 了解更多 >>
逻辑库
- 厚氧化层“常开”逻辑库可节省静态功耗
- 多位触发器可节省动态功耗和面积
- 功耗优化套件可最大程度减少芯核漏电
- 超低电压运行（比 Vddnom 低 40%）
- 了解更多 >>
AMBA
- 与 AMBA 2.0、AMBA 3 AXI、AMBA 4 AXI 和 ACE-Lite 兼容
- 了解更多 >>
亮点：
- 厚氧化层"常开"逻辑库让处于睡眠状态的常开唤醒电路实现超低漏电。
- 超高密度逻辑库提供低至 60％ VddNom 的低电压支持
- 多位触发器可更大程度减少时钟负载、面积和漏电，从而改善动态和静态功耗
- DesignWare 逻辑库的功耗优化套件（POK）可更大程度降低功耗，同时仍能保持理想性能
- 具有高级功耗管理功能的存储器编译器通过具有 0.9 V 运行电压的单引脚控制，可将漏电降低 70％ 之多
- 超低功耗防签名通过 ROM 减少多达 20% 的漏电
- 传感器和控制器 IP 子系统通过紧密结合的存储器和传感器接口外设以及硬件加速器，提高性能并减少代码大小，从而显著节省面积并降低延迟
- 具有高达 14 位分辨率和 5 Msps 转换速率的 ADC 超越了领先的片上实施技术
- 功耗低且面积小的 ARC EM 处理器还配备可配置且可扩展的架构。非常适合深度嵌入式应用，包括语音和传感器融合等功能
- 紧凑型蓝牙低功耗链路层和 PHY 可实现安全的无线连接，扩展了覆盖范围且降低了功耗，可延长电池寿命，适用于可穿戴设备和智能家居应用
- 安全 IP 包括公钥加速器、真随机数生成器和安全协议加速器以及安全硬件信任根，可防御不断演变的威胁
